產品Q&A

  • YS 螺帽與外螺紋無法配合鎖入
    1.內、外螺紋螺距是否相符。

    可以使用螺紋節距規檢查內、外螺紋的螺距是否一樣。

    影片

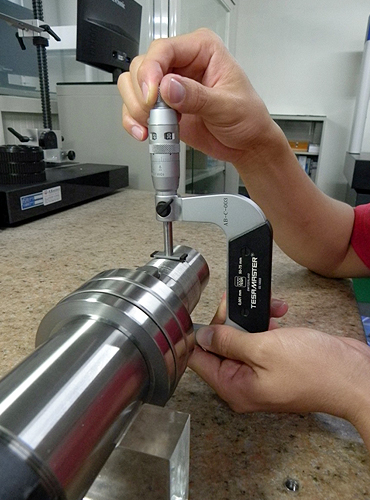

    2. 螺紋有效徑是否符合公差。

    使用三針檢查外螺紋有效徑是否符合公差。

    影片







    3. 內、外螺紋牙型外觀是否損傷產生毛邊。

    外螺紋是否有損傷或毛邊,如有損傷,用三角鑽石銼刀清除後,再用細砂紙拋光即可。

    影片







    4. 內、外螺紋的左、右旋是否相符。

    目測觀察螺旋是否一致。

    影片







    5. 內、外螺紋公稱外徑是否相符。

    使用游標卡尺檢查其內外徑是否同一規格尺寸。

    影片







    6. 外螺紋的外徑是否過大。

    使用分厘卡檢查其外徑尺寸。

    影片







    7. 外螺紋牙型是否標準。

    利用光學投影機檢查其牙型是否為60度。

    影片


  • YS 螺帽與外螺紋配合鎖入後無法拆卸
    1. 螺帽鎖定螺絲是否放鬆。

    拆卸螺帽應切記,即使鬆開螺絲後,鎖緊銅仍未放鬆,用銅棒在靠近螺絲處輕輕敲打螺帽,VIDEO 即可將鎖定銅鬆開,就可以不費力地將螺帽鬆開。

    影片







    2. 內、外螺紋牙型否清潔乾淨。

    使用前將內、外螺紋清洗乾淨並加上潤滑油,拆卸前將外螺紋表面清潔乾淨,並加入潤滑油。

    影片







    3. 外螺紋外觀是否有損傷。

    目測牙型外觀是否遭受撞擊,如果有請用三角銼刀將其清除乾淨後,再用細砂紙拋光處理。

    影片


  • YS 螺帽與外螺紋配合鎖入後仍容易鬆脫
    1. 內、外螺紋有效徑配合公差是否過大。

    檢查外螺紋有效徑是否過小(建議主軸PD值約小0.01至0.07mm,滾珠螺桿PD值約小0.04至0.09mm)。

    影片







    2. 選用不當型號之螺帽。

    依據不同機型,使用不同型號之螺帽。


    圖片來源: Joen Lih Machinery Co., Ltd.
    圖片來源: DMG
    圖片來源: Tongtai Machine & Tool Co., Ltd.





    3. 螺絲是否固定。

    螺帽鎖入後,須將螺絲固定確認。

    影片


  • YS 螺帽與外螺紋鎖入後精度不良

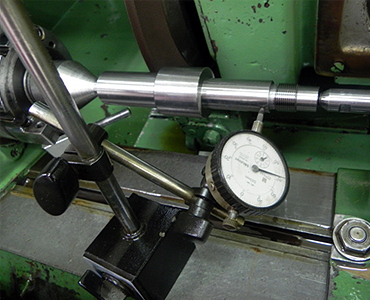

    1. 外螺紋與軸心中心線是否垂直。

    外螺紋在車削時或研磨時,是否注意其精度及製造過程。

    影片

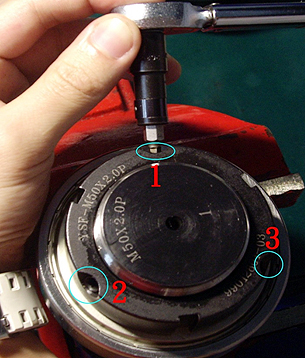

    2. 螺帽三點螺絲銅鎖定不正確。

    使用適當的扭力板手對鎖定螺絲施加扭力至所需扭力值。

    所需扭力值為10N-m,則須分3-4次施加扭力,先以4N-m→8N-m→10N-m。
    並且同一扭力值須平均施力予3個鎖定螺絲,直到所需扭力值後,
    才能再繼續施加扭力,重覆此步驟直至達到所需扭力。

    影片







    3. 螺帽鎖定工具選用是否正確。

    不可使用不正當工具敲擊螺帽,需使用扭力板手鎖緊。

    影片







    4. 內、外螺紋是否清潔。

    使用前須將內、外螺紋清潔乾淨並加入少許潤滑油。

    影片
